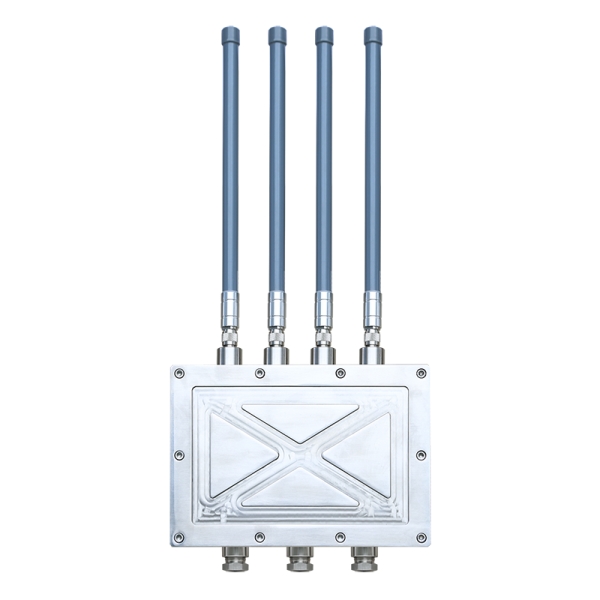

MX842-1D 5G防爆DTU/Exd ⅡBT6 Gb/Ex tD A21 IP68 T80℃
產品概述
碼訊MX842-1D 防爆5G DTU 是一款七模全網通工業級無線數傳終端，設計完全滿足工業級標準和工業用戶的需求，采用高性能的工業級 32 位通信處理器，軟件多級檢測和硬件多重保護機制來提高設備穩定性。支持移動、聯通、電信 4G/3G/2G 網絡，接口使用靈活，支持標準 RS232、RS485，可定制 TTL 電平。
該系列產品可幫助用戶快速接入高速互聯網，實現安全可靠的數據傳輸，廣泛應用于油田監控、化工、可燃氣體倉庫、防爆車間、能源煤礦、物流倉儲等行業。
產品功能
- 具有 1 個 RS232 和 1 個 RS485 接口，預留 3 路 I/O 接口和 2 路 ADC
- 支持透明數據傳輸，內嵌標準的 TCP/IP 協議棧
- 支持多中心（多達 5 個）和 TCP server 功能
- 支持 DDNS，可根據域名和 IP 地址訪問中心
- 支持 TCP 心跳鏈路檢測，保持設備永遠在線
- 支持 APN/VPDN
- 支持短信備份功能，當 TCP/UDP 斷開連接時，可以用短信發送數據
- 支持短信、電話振鈴、串口數據等多種上下線觸發模式
- 支持設備運行軟硬件自檢技術，運行故障自修復
產品特點
|
工業級設計： |
防掉線： |
防丟數據： |
|
? 所有器件選型，100%工業級標準 ? 滿足工業級應用 |
? 看門狗檢測機制 ? TCP 心跳鏈路檢測 ? 確保設備永遠在線 |
? 數據補發機制 ? 掉線重連、數據補發 ? 確保數據不丟失 |
|
低功耗設計： |
多中心傳輸: |
遠程管理： |
|
? 超低功耗設計 ? 通信狀態功耗<1W |
? 支持多達 5 中心 ? 多中心同步數據傳輸 ? 多級數據直觀顯示 |
? 遠程修改配置 ? 遠程排查故障 ? 遠程重啟設備 |
|
遠程升級： |
抗干擾： |
簡單易用： |
|
? 遠程管理平臺 ? 固件遠程升級 |
? 通過EMC 各項指標 ? 適合各種工業場合 |
? 使用簡單，安裝方便 ? 配置工具強大 |
|
節省人力物力 |
適用大功率設備場合 |
集升級、調試于一體 |
無線網絡參數
|
產品類型 |
無線參數 |
運營商 |
|
MX842-1D |
支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS |
移動 4G/3G/2G 聯通 4G/3G/2G 電信 4G/3G/2G |
產品接口
|
描述 |
說明 |
|
|
電源接口： |
||
|
標準電源 |
DC 12V/0.5A |
|
|
供電范圍 |
DC 5~35V |
|
|
內置電源反相保護和過壓保護。 |
|
|
|
串口： |
||
|
串口采用工業端子接口，適合工業應用，RS232 或 RS485 接口 |
||
|
內置 15KV ESD 保護，可定制TTL 電平 |
||
|
模擬量： |
||
|
預留 2 路模擬量輸入接口（10 位 AD、支持 4-20mA 電流信號輸入，可選 0-5V 電壓信號輸入） |
||
|
IO 口： |
||
|
預留 3 路GPIO，可以配置成輸入輸出，通信電平 3.3V |
||
|
串口參數： |
||
|
串口速率 |
300~230400bits/s |
|
|
數據位 |
5、6、7、8 位 |
|
|
停止位 |
1、1.5、2 位 |
|
|
校驗 |
無校驗、偶校驗、奇校驗、SPACE 及 MARK 校驗 |
|
|
其他 |
||
|
指示燈 |
具有系統、電源、通信及在線指示燈 |
|
|
天線接口 |
外置玻璃鋼天線 |
|
|
SIM/UIM 卡接口 |
標準的抽屜式用戶卡接口，支持 1.8V/3V SIM/UIM 卡，內置15KV ESD 保護 |
|
產品特征
|
描述 |
說明 |
|||
|
環境條件： |
||||
|
工作溫度范圍：-30℃～70℃ |
存儲溫度范圍：-40~+80oC |
|||
|
相對濕度范圍：95% |
大氣壓力：86～106KPa |
|||
|
工作功耗： |
||||
|
通訊狀態 |
<1.08W |
|||
|
說明：12V 電源，電流<90mA 5V 電源，電流<190mA |
||||
|
待機狀態 |
<0.288W |
|||
|
說明：12V 電源，電流<24mA 5V 電源，電流<50mA |
||||
|
抗干擾能力： |
||||
|
抗干擾類型 |
級別 |
電壓/電流波形 |
值 |
|
|
工頻磁場 |
3 |
連續正弦波 |
30A/m |
|
|
阻尼振蕩磁場 |
3 |
連續正弦波 |
30A/m |
|
|
脈沖磁場 |
3 |
脈沖 |
100A/m |
|
|
輻射電磁場 |
3 |
80MHz~1000MHz 連續波 |
10V/m |
|
|
適合安裝于典型工業環境中的設備：化工廠、燃氣倉、石油開采平臺等環境 |
||||
|
防護等級： |
||||
|
防護等級：ExdⅡBT6 Gb/Ex tD A21 IP68 T80℃ |
有爆炸性氣體或粉塵的環境或其它較安全的場所，典型危險源為：丙烯（甲基乙炔）、環丙烷、丙烯腈、乙醚（酒精）、焦爐煤氣、木粉、金屬粉等。 |
|||
|
可靠性： |
||||
|
平均無故障工作時間（MTBF）不低于 100000h |
||||
|
超低功耗設計，包括休眠模式、定時上下線模式 |
||||
|
EMC 各項等級指標達 3 級 |
||||
|
采用NTP技術，內置RTC |
||||
|
SIM/UIM 卡接口內置 15KV ESD 保護 |
||||
|
物理特性： |
||||
|
內部尺寸：300mm*204mm*87mm |
||||
|
重量：約10.5KG |
||||
