MX6012-IS 礦用工業級本安型Wifi6主板

sales@maxonc.com (碼訊) — Tue, 13 Aug 2024 18:16:20 +0800

產品概述

MX6012-IS雙頻無線接入點，是一款支持IEEE 802.11a/b/g/n/ac/ax協議的雙頻無線AP，最高速率1773.5Mbps，優化使用頻寬和上網速度；能夠支持AP/Client多種工作模式，滿足不同的應用需求。靈活適用于不同的網絡接入方案，支持無線定位功能，滿足智慧無線覆蓋需求；支持kvr無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。本產品能夠為客戶提供穩定無線信號覆蓋，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。

MX6012-IS提供3個千兆電口、2個千兆SFP、2.4G/5.8G雙頻合路天線接口，支持接入多種類型天線，滿足不同場景覆蓋。產品硬件設計滿足本安要求，高可靠的電源多級保護及端口保護設計，可以保證MX6012-IS無線產品長期工作在惡劣的工控環境下。

產品特征

產品采用IPQ6000+QCA8075+QCN5052+QCN5022方案構架
2.4GHz速率573.5Mbps，5.8GHz速率1200Mbps
支持接入點，客戶端，WDS接入點，WDS客戶端模式
支持2×2MIMO，雙頻合路MMCX接口
支持動態頻率選擇（DFS）
支持Uart/485/UWB模塊/物聯網模塊
支持無線探針，配合定位引擎可實現人員定位功能
支持1024QAM調制，數據傳輸效率相比802.11ac提升25%
DDR3 4Gb，Nor Flash 128Mb，1Gb的NAND閃存
支持3x千兆電口，2x千兆光口
專業的本安電源設計，具有欠壓保護、輸出短路、過流、過壓保護，輸入防反接功能
WIFI單機功耗≤13W，擴展5G互聯網功耗≤15W；
DC或3位5.08mm間距接線端子供電，寬壓9~30V
滿足本質安全特性
支持AC 統一管理（硬件單獨購買）

產品規格

主芯片	IPQ6010+QCA8075+QCN5052+QCN5022
外置FEM	QPF4588A+QPF4288A
內存	1GB DDR3+ 16MB Nor Flash+ 128MB Nand Flash
頻率范圍	2.4G：2412MHz~2472MHz；5.8G：5180MHz~5320MHz、5745MHz～5825MHz
無線速率	1773.5Mbps
數據調制方式	11n：64-QAM MCS7
	11ac：256-QAM MCS9
	11ax：1024-QAM MCS11
發射功率	2.4G（11ax）： HT40：24dBm@ MCS0
發射功率	5.8G（11ax）：HT80：24dBm@ MCS0
接收靈敏度	11ax：
	HE20 MCS0 <-95dBm / MCS11 <-62dBm
	HE40 MCS0 <-89dBm / MCS11 <-60dBm
	HE80 MCS0 <-86dBm / MCS11 <-56dBm

網口	3x1Gbps 電口+2x1Gbps SFP
供電電壓	9V~36V（5.5mm*2.1/5.08 間距 2pin）
整機功耗	WiFi功耗≤15W，擴展5G互聯網功耗≤18W
天線接口	2xMMCX
UART	Uart 接口（2.54mm 間距 4pin
RS-485	RS-485 接口（3.8mm 間距 3pin）
LTE接口	4G/5G LTE Slot Mini-Pcie（USB3.0 總線）
SIM卡槽	Micro SIM
指示燈	狀態指示燈
按鍵	Reset鍵
尺寸	160（長） x 136（寬）x 21.5（高）mm, 偏差±0.5mm
顏色	啞光黑
工作/存儲溫度	溫度：-20℃～+70℃（工作），-40℃ ～+90℃（儲存）
工作/存儲溫度	濕度（非凝結）：10％～95％（工作），5％～90％（儲存）
認證標準	RoHS/REACH

射頻參數

頻率	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
2.4GHz 802.11b	1Mbps	21dBm	24dBm	±2dB	-96dBm	±2dB
	2Mbps	21dBm	24dBm	±2dB	-96dBm	±2dB
	5.5Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	11Mbps	21dBm	24dBm	±2dB	-94dBm	±2dB
2.4GHz 802.11g	6Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	9Mbps	21dBm	24dBm	±2dB	-94dBm	±2dB
	12Mbps	21dBm	24dBm	±2dB	-92dBm	±2dB
	18Mbps	21dBm	24dBm	±2dB	-90dBm	±2dB
	24Mbps	21dBm	24dBm	±2dB	-87dBm	±2dB
	36Mbps	21dBm	24dBm	±2dB	-85dBm	±2dB
	48Mbps	21dBm	24dBm	±2dB	-83dBm	±2dB
	54Mbps	21dBm	24dBm	±2dB	-81dBm	±2dB
2.4GHz 802.11n HT20	MCS0	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-80dBm	±2dB
2.4GHz 802.11n HT40	MCS0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-77dBm	±2dB
2.4GHz 802.11ax HE20	MCS0	21dBm	24dBm	±2dB	-96dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS8	19dBm	21dBm	±2dB	-75dBm	±2dB
	MCS9	19dBm	21dBm	±2dB	-72dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-69dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-66dBm	±2dB
2.4GHz 802.11ax HE40	MCS0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-93dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS8	19dBm	21dBm	±2dB	-72dBm	±2dB
	MCS9	19dBm	21dBm	±2dB	-69dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-66dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-64dBm	±2dB
5.8GHz 802.11ax HET20	MCS0	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-93dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-77dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-74dBm	±2dB
	MCS8	19dBm	22dBm	±2dB	-71dBm	±2dB
	MCS9	19dBm	22dBm	±2dB	-68dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-65dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-62dBm	±2dB
5.8GHz 802.11ax HE40	MCS0	21dBm	24dBm	±2dB	-89dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-85dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-75dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-72dBm	±2dB
	MCS8	19dBm	22dBm	±2dB	-69dBm	±2dB
	MCS9	19dBm	22dBm	±2dB	-66dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-63dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-60dBm	±2dB
5.8GHz 802.11ax HE80	MCS0	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS1	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS2	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS3	21dBm	24dBm	±2dB	-79dBm	±2dB
	MCS4	21dBm	24dBm	±2dB	-76dBm	±2dB
	MCS5	21dBm	24dBm	±2dB	-74dBm	±2dB
	MCS6	21dBm	24dBm	±2dB	-71dBm	±2dB
	MCS7	20dBm	23dBm	±2dB	-68dBm	±2dB
	MCS8	19dBm	22dBm	±2dB	-65dBm	±2dB
	MCS9	19dBm	22dBm	±2dB	-62dBm	±2dB
	MCS10	17dBm	20dBm	±2dB	-59dBm	±2dB
	MCS11	16dBm	19dBm	±2dB	-56dBm	±2dB

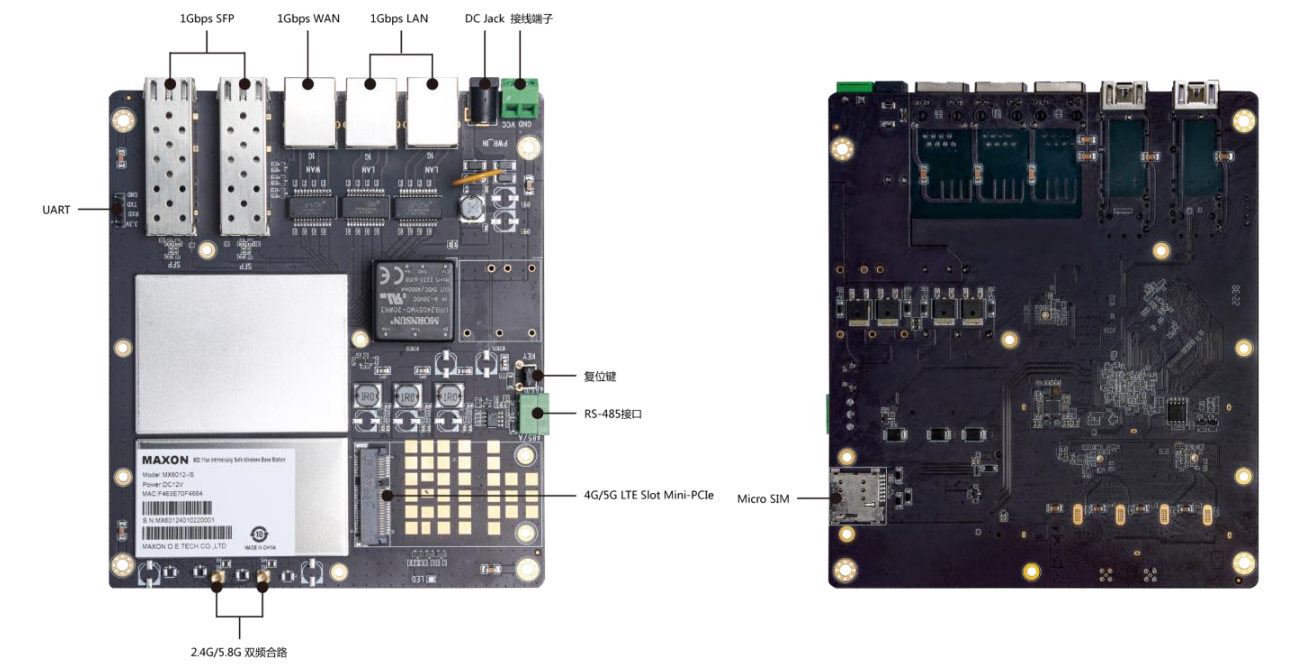

接口展示

MX-6012A WIFI6 AP/無線路由器/網關/2T2R 802.11ax無線接入點

sales@maxonc.com (碼訊) — Tue, 25 Apr 2023 17:03:10 +0800

產品概述

MX-6012A是一個完整的802.11 g/gn/an/ac/ax Wi-Fi6解決方案，針對低功耗、低成本和高度集成的AP進行了優化。

該產品基于單芯片IPQ6000，集成了四核ARM Cortex-A53 1.2GHz CPU和帶有外部FEM的雙頻802.11 g/gn/an/ac/ax 2x2 MIMO MAC/BB/無線電。它支持802.11 ax操作，對于80MHz，最高可達1700 Mbps。

產品特征

高通Atheros IPQ6000四核ARM 64位A53 1.2GHz處理器
2x2 2.4GHz無線電，物理數據速率高達573Mbps
2x2 5.8GHz無線電，物理數據速率高達1201Mbps
支持動態頻率選擇（DFS）
DDR3內存高達3 GB
最高256MB（32MB）的SPI或閃存
高達256MB的NAND閃存
支持Uart/GPIO/LED
WAN接口：1*100Mbps（GH1.25mm 6P帶鎖扣）
LAN接口：1*100/1000Mbps（GH1.25mm 8P帶鎖扣）
DC供電：DC12/2A（GH1.25mm 4P帶鎖扣）

直流特性

要素	最小值	標準值	最大值	單位
備用物品	-	15	-	mA
Tx電流（4通道）	-	950	-	mA
接收電流（4通道）	-	250	-	mA

環境條件

溫度

工作溫度： -20℃ ~ 55℃

存儲溫度：-40℃ ~ 85℃

濕度

工作濕度：5% ~ 95%

存儲濕度：5% ~ 95%

VESD

人體模型：-2000V ~ +2000V

機器模式：-200V ~ +200V

射頻參數（2GHz）

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
2GHz 802.11b	1Mbps	20dBm	23dBm	±2dB	-101dBm	±2dB
	2Mbps	20dBm	23dBm	±2dB	-99dBm	±2dB
	5.5Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	11Mbps	20dBm	23dBm	±2dB	-94dBm	±2dB
2GHz 802.11g	6Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	9Mbps	20dBm	23dBm	±2dB	-95dBm	±2dB
	12Mbps	20dBm	23dBm	±2dB	-92dBm	±2dB
	18Mbps	20dBm	23dBm	±2dB	-90dBm	±2dB
	24Mbps	20dBm	23dBm	±2dB	-87dBm	±2dB
	36Mbps	20dBm	23dBm	±2dB	-85dBm	±2dB
	48Mbps	20dBm	23dBm	±2dB	-83dBm	±2dB
	54Mbps	20dBm	23dBm	±2dB	-81dBm	±2dB
2GHz 802.11n HT20	MCS 0	20dBm	23dBm	±2dB	-96dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-80dBm	±2dB
2GHz 802.11n HT40	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-77dBm	±2dB

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
2GHz 802.11ax HE20	MCS 0	20dBm	23dBm	±2dB	-97dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-95dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-78dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-75dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-69dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-66dBm	±2dB
2GHz 802.11ax HE40	MCS 0	20dBm	23dBm	±2dB	-95dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-93dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-75dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-69dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-66dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-64dBm	±2dB

射頻參數（5GHz）

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
5GHz 802.11a	6Mbps	20dBm	23dBm	±2dB	-94dBm	±2dB
	9Mbps	20dBm	23dBm	±2dB	-92dBm	±2dB
	12Mbps	20dBm	23dBm	±2dB	-89dBm	±2dB
	18Mbps	20dBm	23dBm	±2dB	-87dBm	±2dB
	24Mbps	20dBm	23dBm	±2dB	-85dBm	±2dB
	36Mbps	20dBm	23dBm	±2dB	-83dBm	±2dB
	48Mbps	20dBm	23dBm	±2dB	-80dBm	±2dB
	54Mbps	20dBm	23dBm	±2dB	-78dBm	±2dB
5GHz 802.11n/ac VHT20	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-77dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-75dBm	±2dB
5GHz 802.11n/ac VHT40	MCS 0	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-82dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-79dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-76dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-73dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-70dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-67dBm	±2dB
5GHz 802.11ac VHT80	MCS 0	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-73dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-70dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-67dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-64dBm	±2dB

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
5GHz 802.11ax HET20	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-77dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-74dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-71dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-68dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-65dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-62dBm	±2dB
5GHz 802.11ax HE40	MCS 0	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-72dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-69dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-66dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-63dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-60dBm	±2dB
5GHz 802.11ax HE80	MCS 0	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-79dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-76dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-74dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-71dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-68dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-65dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-62dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-59dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-56dBm	±2dB

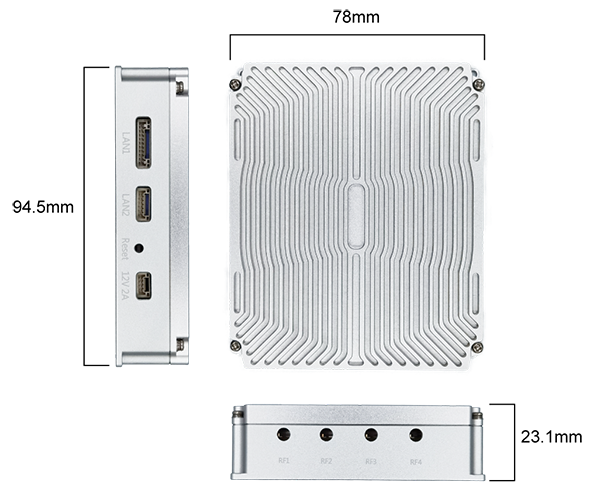

產品尺寸

MX-650 Wifi6主板/高通QualcommIPQ6010/2.4G/5G/電源DC12V 1.5A

sales@maxonc.com (碼訊) — Thu, 23 Feb 2023 10:19:31 +0800

產品規格

芯片	Qualcomm IPQ6010
存儲	512MB DDR4 32MB NOR Flash 256MB NAND Flash
標準協議	IEEE 802.11 a, b, g, n, ac, ax
空間流	2.4GHz: 2x2:2	5GHz: 2x2:2
速率	802.11ax (2.4GHz): 573.5Mbps	802.11ax (5GHz): 1200Mbps
帶寬	2.4GHz: 20/40 MHz	5GHz: 20/40/80 MHz
頻率范圍與工作信道	臺灣	美國
	2.412 – 2.462 GHz; 11 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.720 GHz;12 channels 5.745 – 5.825 GHz; 5 channels	2.412 – 2.462 GHz; 11 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.720 GHz; 12 channels 5.745 – 5.825 GHz; 5 channels
	歐洲聯盟	中國
	2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.700 GHz; 11 channels	2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.745 – 5.825 GHz; 5 channels
	日本	印度
	2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.720 GHz; 12 channels	2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.720 GHz; 12 channels 5.745 – 5.865 GHz; 7 channels
	*工作信道取決于配置的監管域。
調制方式	DSSS (DBPSK, DQPSK, CCK) OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM) OFDMA (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM)
最大輸出功率	2.4GHz	5GHz
	23dBm（單鏈路）	23dBm（單鏈路）
	*最大功率設置會因信道與各個國家/地區的規定而異。
靈敏度	-82dBm (Min.)
	2.4GHz		5GHz
	HT20: -82dBm/HT40: -79dBm		VHT20: -82dBm/ VHT40: -79dBm/ VHT80: -76dBm
接口	2xRJ45 支持10/100/1000Mbps/2.5Gbps 1xUSB 3.0 端口（軟件存儲和控制臺開關） 1xReset button / 1 x LED 1xPCI Express 3.0, M.2 E-key
環境規格	存儲		操作
	溫度： -45 – 70 ℃ 濕度：5 – 95%		溫度：-45 – 55 ℃ 濕度：5 – 95%（非冷凝）
指示燈	白色（彩色）穩定：已連接到互聯網。閃爍：無法連接到互聯網。
電源	功耗		電源輸入
	≤ 18W		DC12V 1.5A
藍牙	版本		頻率
	5.0		2400 – 2480MHz
合規標準	IEC/EN 62368-1 EN55032 & EN55024 WEEE & RoHS IEEE 標準： IEEE 802.11a/b/g/n/ac/ax IEEE 802.11d, e, h, i, j, k, r, u, v time stamp, w, and z standards 多媒體: Wi-Fi 多媒體 (WMM) 安全：開放系統 802.1x WPA-PSK/WPA2-PSK WPA-Enterprise/WPA2-Enterprise/WPA3 可擴展身份驗證協議 (EAP) 類型： EAP-Transport Layer Security (TLS) EAP-Tunneled TLS (TTLS) Protected EAP (PEAP) EAP-Subscriber Identity Module (SIM)

MX-AB160-H1 Wifi6解決方案/高通IPQ6000/四核ARM/低功耗/低成本

sales@maxonc.com (碼訊) — Thu, 23 Feb 2023 10:19:20 +0800

產品概述

MX-AB160-H1是一個完整的小尺寸802.11a/b/g/n/ac/ax Wi-Fi6解決方案，針對低功耗、低成本和高度集成的AP進行了優化。該模塊基于集成四核ARM Cortex-A7 710MHzCPU和帶有外部FEM的雙頻802.11a/b/g/n/ac/ax 2x2 MIMO MAC/BB/無線電。它支持802.11 ax操作，對于80MHz，最高可達1700 Mbps。

產品特征

高通Atheros IPQ6000四核ARM 64位A53 1.8GHz處理器
物理數據速率高達573Mbps（2.4GHz）&1201Mbps（5GHz）
支持動態頻率選擇（DFS）
DDR3內存高達4GB
SPI NOR閃存最高可達256Mb（32MB）
高達256MB的NAND閃存
1*2.5G base-T，1*2.5G SGMII
高速迷你PCIe v2.0支持
USB 2.0/3.0和MicroSD支持
Uart/GPIO/LED支持
采用401-55101-51高速連接器
射頻輸出2.4G&5.8G 4路MMCX連接器

直流特性

要素	最小值	標準值	最大值	單位
備用物品	-	15	-	mA
Tx電流（4通道）	-	950	1200	mA
接收電流（4通道）	-	250	380	mA

環境條件

溫度	工作溫度： -20 deg.C ~ 70 deg.C
	存儲溫度：-40 deg.C ~ 90 deg.C
濕度	工作濕度：5% ~ 95%
	存儲濕度：5% ~ 95%
VESD	人體模型：-2000V ~ +2000V
	機器模式：-200V ~ +200V

射頻參數（2.4GHz）

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
2.4GHz 802.11b	1Mbps	20dBm	23dBm	±2dB	-101dBm	±2dB
	2Mbps	20dBm	23dBm	±2dB	-99dBm	±2dB
	5.5Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	11Mbps	20dBm	23dBm	±2dB	-94dBm	±2dB
2.4GHz 802.11g	6Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	9Mbps	20dBm	23dBm	±2dB	-95dBm	±2dB
	12Mbps	20dBm	23dBm	±2dB	-92dBm	±2dB
	18Mbps	20dBm	23dBm	±2dB	-90dBm	±2dB
	24Mbps	20dBm	23dBm	±2dB	-87dBm	±2dB
	36Mbps	20dBm	23dBm	±2dB	-85dBm	±2dB
	48Mbps	20dBm	23dBm	±2dB	-83dBm	±2dB
	54Mbps	20dBm	23dBm	±2dB	-81dBm	±2dB
2.4GHz 802.11n HT20	MCS0	20dBm	23dBm	±2dB	-96dBm	±2dB
	MCS1	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS2	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS3	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS4	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS5	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS6	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS7	19dBm	22dBm	±2dB	-80dBm	±2dB
2.4GHz 802.11n HT40	MCS0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS2	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS3	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS4	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS5	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS6	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS7	19dBm	22dBm	±2dB	-77dBm	±2dB

MX-AB080-H1V2 雙頻無線無線接入點/無線覆蓋/人員定位/無縫漫游

sales@maxonc.com (碼訊) — Thu, 23 Feb 2023 10:18:50 +0800

產品概述

MX-AB080-H1 V2雙頻無線接入點，是一款支持802.11a/b/g/n/ac 協議的雙頻無線AP，最高速率1167Mbps，最高接入數量可達512個，優化使用頻寬和上網速度。能夠支持AP/Client多種工作模式，滿足不同的應用需求，靈活適用于不同的網絡接入方案。支持無線定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求。支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

產品預留了PCIE接口，可以融合物聯網模組。多種供電方式，DC 24V供電（3pin 5.08端子）或POE 48V供電；LAN口可支持電口或光口接入。

產品規格

硬件規格	尺寸	120x115mm
	供電方式	48V POE+
	最大功耗(W)	12W
	平均功耗(W)	9W
	處理器	IPQ4028
	內存	256MB DDR3L，32MB Flash
	擴展接口	Mini PCIe
	網絡接口	2*10/100/1000Mbps，兼容SFP
	LED	6xLED
	最大發射功率	2.4G：25dBm；5G：24dBm
	工作溫度	-20℃~70℃
	存儲溫度	-40℃~90℃
	工作濕度	5%~95%RH 不凝結
軟件規格	工作協議	802.11 a/b/g/n/ac
	頻率范圍	2.4G： 2412~2472MHz（中國） 2412~2462MHz（美國） 2412~2472MHz（大部分國家） 5G： 5180~5320MHz、5745~5825MHz（中國） 5180~5320MHz、5500~5720MHz、5745~5825MHz（美國） 5160~5340MHz、5480~5720MHz、5745~5865MHz（印度） 5160~5340MHz、5480~5720MHz、5745~5825MHz（阿聯酋） 5745~5805MHz（印度尼西亞） *以上頻率需特定版本支持
	工作模式	接入點，客戶端，WDS接入點，WDS客戶端
	安全配置	WPA2-PSK，隱藏SSID，IP/MAC過濾
	網絡模式	網橋/路由
	配置管理	支持網頁配置、支持AC遠程管理、支持SNMP管理
	其他	定時重啟，VLAN支持，QoS，Watchdog

射頻參數

發射功率				接收靈敏度
	速率	功率	公差	速率	靈敏度	公差
11b/g/n	1 Mbps	22dBm	+/- 2dBm	1 Mbps	-93dBm	+/- 2dBm
	11 Mbps	22dBm	+/- 2dBm	11 Mbps	-86dBm	+/- 2dBm
	6 Mbps	22dBm	+/- 2dBm	6 Mbps	-88dBm	+/- 2dBm
	54 Mbps	19dBm	+/- 2dBm	54 Mbps	-70dBm	+/- 2dBm
	HT20 MCS0(合路)	25dBm	+/- 2dBm	HT20 MCS0	-88dBm	+/- 2dBm
	HT20 MCS7(合路)	21dBm	+/- 2dBm	HT20 MCS7	-68dBm	+/- 2dBm
	HT40 MCS0(合路)	25dBm	+/- 2dBm	HT40 MCS0	-86dBm	+/- 2dBm
	HT40 MCS7(合路)	21dBm	+/- 2dBm	HT40 MCS7	-65dBm	+/- 2dBm
11a/n	6 Mbps	21dBm	+/- 2dBm	6 Mbps	-88dBm	+/- 2dBm
	54 Mbps	18dBm	+/- 2dBm	54 Mbps	-70dBm	+/- 2dBm
	HT20 MCS0(合路)	24dBm	+/- 2dBm	HT20 MCS0	-88dBm	+/- 2dBm
	HT20 MCS7(合路)	20dBm	+/- 2dBm	HT20 MCS7	-67dBm	+/- 2dBm
	HT40 MCS0(合路)	24dBm	+/- 2dBm	HT40 MCS0	-85dBm	+/- 2dBm
	HT40 MCS7(合路)	20dBm	+/- 2dBm	HT40 MCS7	-65dBm	+/- 2dBm
11ac	VHT20 MCS0(合路)	24dBm	+/- 2dBm	VHT20 MCS0	-88dBm	+/- 2dBm
	VHT20 MCS8(合路)	19dBm	+/- 2dBm	VHT20 MCS8	-64dBm	+/- 2dBm
	VHT40 MCS0(合路)	24dBm	+/- 2dBm	VHT40 MCS0	-84dBm	+/- 2dBm
	VHT40 MCS9(合路)	18dBm	+/- 2dBm	VHT40 MCS9	-61dBm	+/- 2dBm
	VHT80 MCS0(合路)	24dBm	+/- 2dBm	VHT80 MCS0	-82dBm	+/- 2dBm
	VHT80 MCS9(合路)	18dBm	+/- 2dBm	VHT80 MCS9	-57dBm	+/- 2dBm

*上表中合路功率為測試的單路功率+3dB

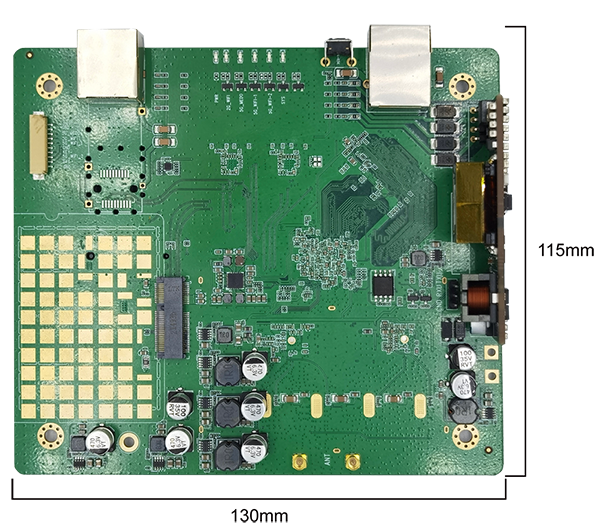

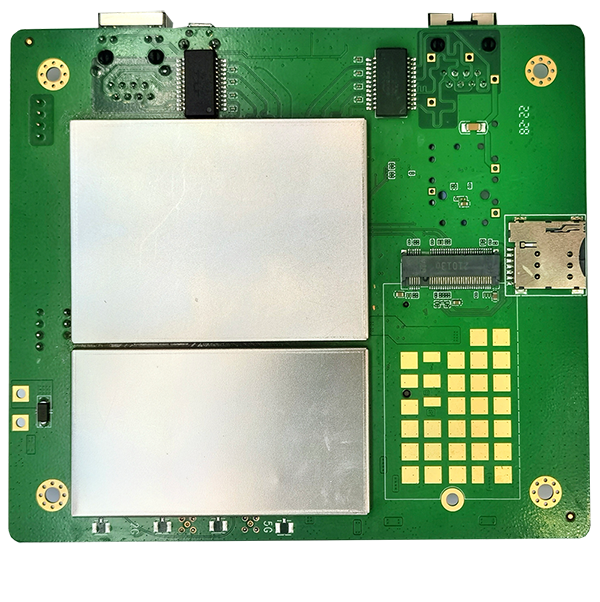

MX6022 WiFi6工業級無線接入點/無線覆蓋/人員定位/無縫漫游/無縫切換

sales@maxonc.com (碼訊) — Thu, 23 Feb 2023 10:18:36 +0800

產品概述

MX6022 E雙頻無線接入點，是一款支持IEEE 802.11a/b/g/n/ac/ax協議的雙頻無線AP，最高速率1773.5Mbps，優化使用頻寬和上網速度；能夠支持AP/Client多種工作模式，滿足不同的應用需求。靈活適用于不同的網絡接入方案，支持無線定位功能，滿足智慧無線覆蓋需求；支持kvr無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。本產品能夠為客戶提供穩定無線信號覆蓋，確保客戶享受穩定、高質量、便捷的無線網絡服務。

產品特征

產品采用IPQ6010+QCA8081+QCN5052+QCN5022方案構架
2.4GHz速率573.5Mbps，5.8GHz速率1200Mbps
支持接入點，客戶端，WDS接入點，WDS客戶端模式
支持2×2MIMO，雙頻合路MMCX接口
支持動態頻率選擇（DFS）
支持無線探針，配合定位引擎可實現人員定位功能
支持1024QAM調制，數據傳輸效率相比802.11ac提升25%
支持UART/UWB模塊/物聯網模塊/無線模塊/4G、5G模塊
DDR3 4Gb，Nor Flash 128Mb，1Gb的NAND閃存
2.5G以太網WAN口，2.5G以太網LAN口
WIFI單機功耗≤18W，擴展5G互聯網功耗≤25W；
支持AC 統一管理（硬件單獨購買）

射頻參數

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
2.4GHz 802.11b	1Mbps	21dBm	24dBm	±2dB	-96dBm	±2dB
	2Mbps	21dBm	24dBm	±2dB	-96dBm	±2dB
	5.5Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	11Mbps	21dBm	24dBm	±2dB	-94dBm	±2dB
2.4GHz 802.11g	6Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	9Mbps	21dBm	24dBm	±2dB	-94dBm	±2dB
	12Mbps	21dBm	24dBm	±2dB	-92dBm	±2dB
	18Mbps	21dBm	24dBm	±2dB	-90dBm	±2dB
	24Mbps	21dBm	24dBm	±2dB	-87dBm	±2dB
	36Mbps	21dBm	24dBm	±2dB	-85dBm	±2dB
	48Mbps	21dBm	24dBm	±2dB	-83dBm	±2dB
	54Mbps	21dBm	24dBm	±2dB	-81dBm	±2dB
2.4GHz 802.11n HT20	MCS 0	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-80dBm	±2dB
2.4GHz 802.11n HT40	MCS 0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-77dBm	±2dB
2.4GHz 802.11ax HE20	MCS 0	21dBm	24dBm	±2dB	-96dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 8	19dBm	21dBm	±2dB	-75dBm	±2dB
	MCS 9	19dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 10	17dBm	20dBm	±2dB	-69dBm	±2dB
	MCS 11	16dBm	19dBm	±2dB	-66dBm	±2dB
2.4GHz 802.11ax HE40	MCS 0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-93dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS 8	19dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 9	19dBm	21dBm	±2dB	-69dBm	±2dB
	MCS 10	17dBm	20dBm	±2dB	-66dBm	±2dB
	MCS 11	16dBm	19dBm	±2dB	-64dBm	±2dB
5.8GHz 802.11a	6Mbps	21dBm	24dBm	±2dB	-95dBm	±2dB
	9Mbps	21dBm	24dBm	±2dB	-93dBm	±2dB
	12Mbps	21dBm	24dBm	±2dB	-90dBm	±2dB
	18Mbps	21dBm	24dBm	±2dB	-88dBm	±2dB
	24Mbps	21dBm	24dBm	±2dB	-85dBm	±2dB
	36Mbps	21dBm	24dBm	±2dB	-83dBm	±2dB
	48Mbps	21dBm	24dBm	±2dB	-80dBm	±2dB
	54Mbps	21dBm	24dBm	±2dB	-78dBm	±2dB
5.8GHz 802.11n/ac VHT20	MCS 0	21dBm	24dBm	±2dB	-94dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-89dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-85dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-77dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-75dBm	±2dB
5.8GHz 802.11n/ac VHT40	MCS 0	21dBm	24dBm	±2dB	-92dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-88dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-85dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-82dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-79dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-76dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-73dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-70dBm	±2dB
	MCS 9	19dBm	22dBm	±2dB	-67dBm	±2dB
5.8GHz 802.11ac VHT80	MCS 0	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-85dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-75dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-73dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-70dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-67dBm	±2dB
	MCS 9	19dBm	22dBm	±2dB	-64dBm	±2dB
5.8GHz 802.11ax HET20	MCS 0	21dBm	24dBm	±2dB	-95dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-93dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-90dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-80dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-77dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-74dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-71dBm	±2dB
	MCS 9	19dBm	22dBm	±2dB	-68dBm	±2dB
	MCS 10	17dBm	20dBm	±2dB	-65dBm	±2dB
	MCS 11	16dBm	19dBm	±2dB	-62dBm	±2dB
5.8GHz 802.11ax HE40	MCS 0	21dBm	24dBm	±2dB	-89dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-87dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-85dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-83dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-78dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-75dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-72dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-69dBm	±2dB
	MCS 9	19dBm	22dBm	±2dB	-66dBm	±2dB
	MCS 10	17dBm	20dBm	±2dB	-63dBm	±2dB
	MCS 11	16dBm	19dBm	±2dB	-60dBm	±2dB
5.8GHz 802.11ax HE80	MCS 0	21dBm	24dBm	±2dB	-86dBm	±2dB
	MCS 1	21dBm	24dBm	±2dB	-84dBm	±2dB
	MCS 2	21dBm	24dBm	±2dB	-81dBm	±2dB
	MCS 3	21dBm	24dBm	±2dB	-79dBm	±2dB
	MCS 4	21dBm	24dBm	±2dB	-76dBm	±2dB
	MCS 5	21dBm	24dBm	±2dB	-74dBm	±2dB
	MCS 6	21dBm	24dBm	±2dB	-71dBm	±2dB
	MCS 7	20dBm	23dBm	±2dB	-68dBm	±2dB
	MCS 8	19dBm	22dBm	±2dB	-65dBm	±2dB
	MCS 9	19dBm	22dBm	±2dB	-62dBm	±2dB
	MCS 10	17dBm	20dBm	±2dB	-59dBm	±2dB
	MCS 11	16dBm	19dBm	±2dB	-56dBm	±2dB

環境條件

溫度

工作溫度： -20℃ ~ 70℃

存儲溫度：-40℃ ~ 90℃

濕度

工作濕度：5% ~ 95%

存儲濕度：5% ~ 95%

亚州一级AV免费观看,日日噜噜夜夜狠狠va视频,秋葵视频在线观看下载

MX6012-IS 礦用工業級本安型Wifi6主板

產品概述

產品特征

產品規格

射頻參數

接口展示

MX-6012A WIFI6 AP/無線路由器/網關/2T2R 802.11ax無線接入點

產品概述

產品特征

推薦運行額定值

直流特性

環境條件

射頻參數（2GHz）

射頻參數（5GHz）

產品尺寸

MX-650 Wifi6主板/高通QualcommIPQ6010/2.4G/5G/電源DC12V 1.5A

產品規格

MX-AB160-H1 Wifi6解決方案/高通IPQ6000/四核ARM/低功耗/低成本

產品概述

產品特征

推薦運行額定值

直流特性

環境條件

射頻參數（2.4GHz）

MX-AB080-H1V2 雙頻無線無線接入點/無線覆蓋/人員定位/無縫漫游

產品概述

產品規格

射頻參數

MX6022 WiFi6工業級無線接入點/無線覆蓋/人員定位/無縫漫游/無縫切換

產品概述

產品特征

射頻參數

環境條件

產品尺寸

要素	最小值	標準值	最大值	單位
工作溫度	-20	25	70	℃
VDD 12V	11.80	12.00	12.20	V
VDD IO	1.6	1.8 or 3.3	3.6	V

要素	最小值	標準值	最大值	單位
工作溫度	-20	25	70	Deg.c
VDD 12V	9	12	15	V
VDD IO	1.6	1.8 or 3.3	3.6	V
